气体遥测成像预警系统 MR-ACT
一、产品介绍：

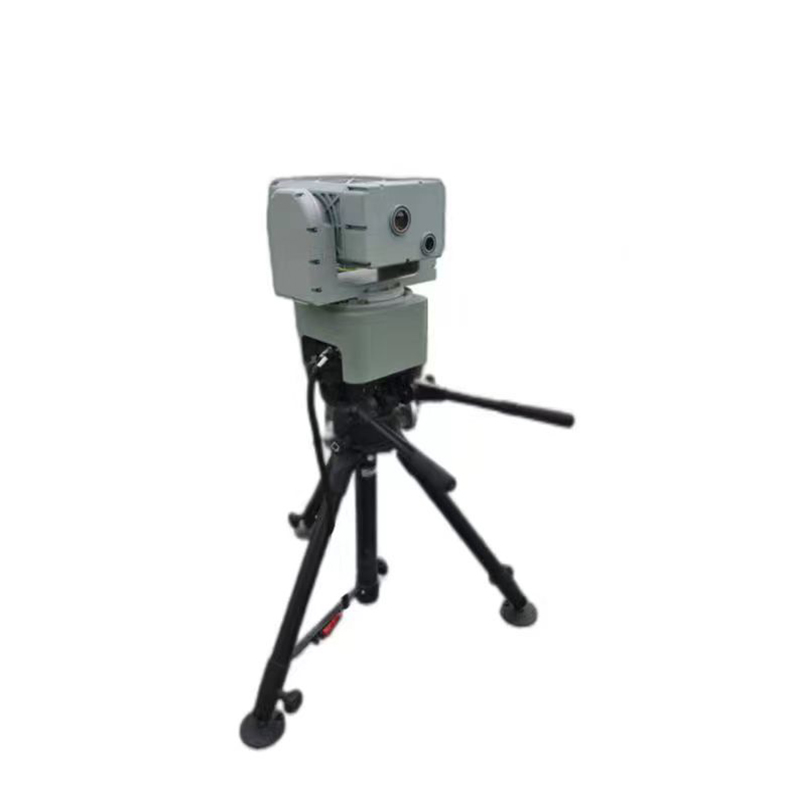

MR-ACT 气体遥测成像预警系统，是一种基于被动式傅里叶变换红外光谱技术的扫描式气体红外遥感遥测成像系统，实现对目标气体云团远距离自动探测及化学成像，具有预警功能。
红外光谱又被称为分子指纹，不同气体分子红外光谱特征各不相同。绝大多数有毒有害气体在长波红外波段都具有特征峰，傅里叶红外变换光谱技术就是利用气体的红外光谱特性进行探测分析。
二、应用领域：

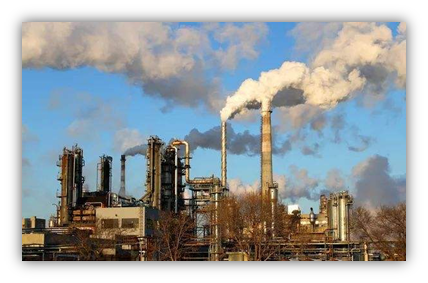

1、各类工业园区危险气体及污染气体泄漏预警
2、VX、沙林等特殊毒气监测
3、环保部门、消防部门应急监测
4、交通排放污染气体在线监测
三、产品特点：
1、被动式、非接触式远距离测量，探测距离大于3公里；
2、自动、实时分析鉴定各种气体，气体种类可达几百种；
3、采用军用级碲镉汞探测器，热灵敏度≤25mK；
4、高光谱采集速率、高光谱分辨率,保持光谱分辨率优于2cm-1的情况下光谱采集速率可以达到20次/秒，具备较好的实时响应特性，防止漏报；
5、具有定点探测、360°全方位探测和定制区域探测等多工作模式；6、配备可见光摄像头和红外摄像头，实现昼夜实时监测；
7、强抗振性，车辆可在行驶状态下进行监测，满足车载使用条件；
8、符合国军标高低温、湿热等严苛的环境要求，可靠性高；
9、防护等级IP65，无需搭配防雨棚，暴雨时依然可以可靠工作；
10、体积小重量轻，方便携带，可快速部署，机动性强；
11、中文可视化窗口，界面友好，智能识别，易于操作，支持定制；
四、技术参数
| 可测气体 | 石油化工：甲醇、乙醇、乙酸、苯胺、苯乙烯等； 消防行业：AC、丙酮、CS2、硝酸、联氨、苯类等； 其它化工：联氨、ASH3、H2S、 NF3、HCL、SO2等； 军用毒气：VX、GA、GD、Soman、沙林、芥子气等； |
| 测器类型 | 制冷型碲镉汞探测器 |
| 探测距离 | 3km 以上 |
| 光谱范围 | 8~12μm |
| 光谱分辨率 | 优于2cm-1 |
| 光谱采集速率 | 20张光谱/秒(Δσ≤ 2 cm-1,双面干涉图) |
| 相机分辨率 | 720 x 480 像素(可见光)、640 x 512 像素（夜视红外） |
| 电压/功耗 | (110~230) VAC / < 100 W |
| 工作温度 | -20℃~+60℃ |
| 防护等级 | IP65 |
| 安装方式 | 固定式、便携式、车载式 |
| 外形尺寸 | 380×270×500mm（长×宽×高） |
| 重量 | 25Kg |
五、上位机软件
软件界面具有以下特点：
1、实时分析、鉴定和化学成像软件界面（支持用户定制界面）；
2、系统软件采用高效的时序设计，具有较强的抗干扰特性；
3、可授权免费升级气体库。
图一 对所选区域进行监控，确定云团位置、尺寸、形状和浓度

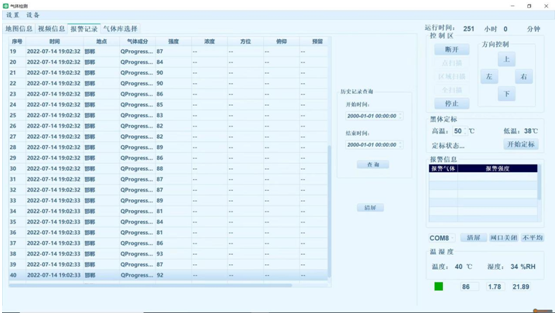

图二 对所选区域进行监控的报警记录

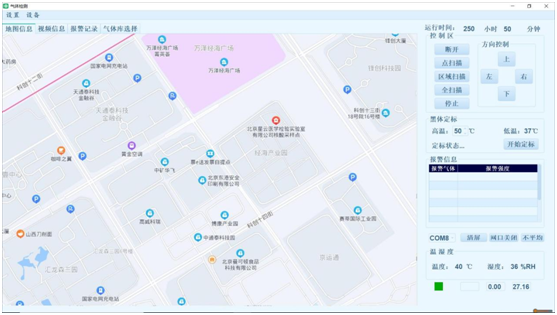

图三 监测区域实时地图位置信息显示
六、典型应用：

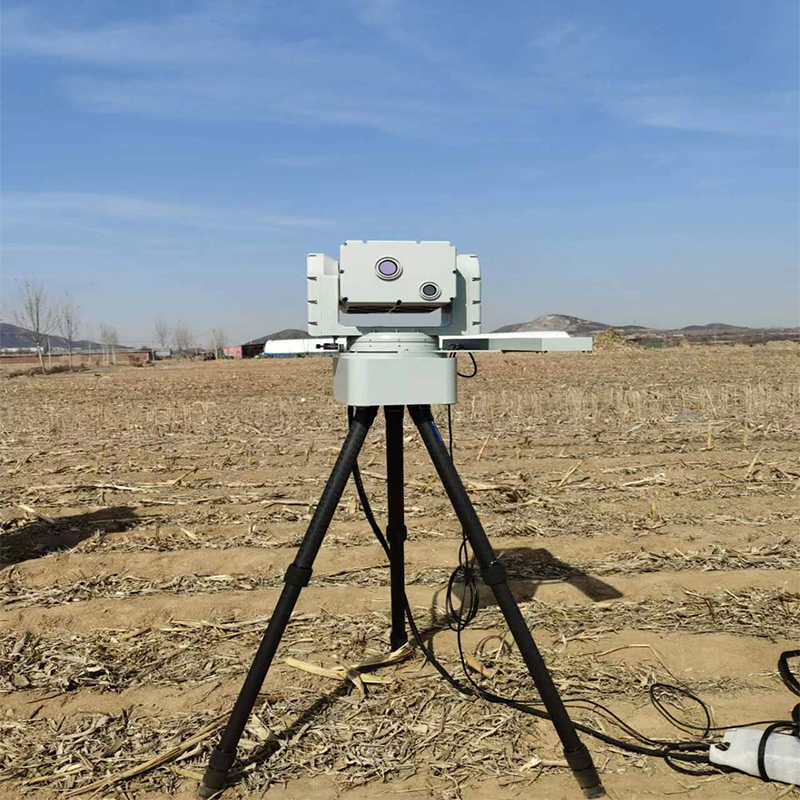

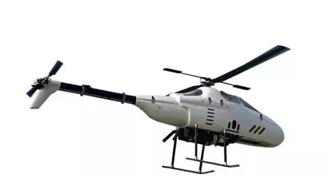

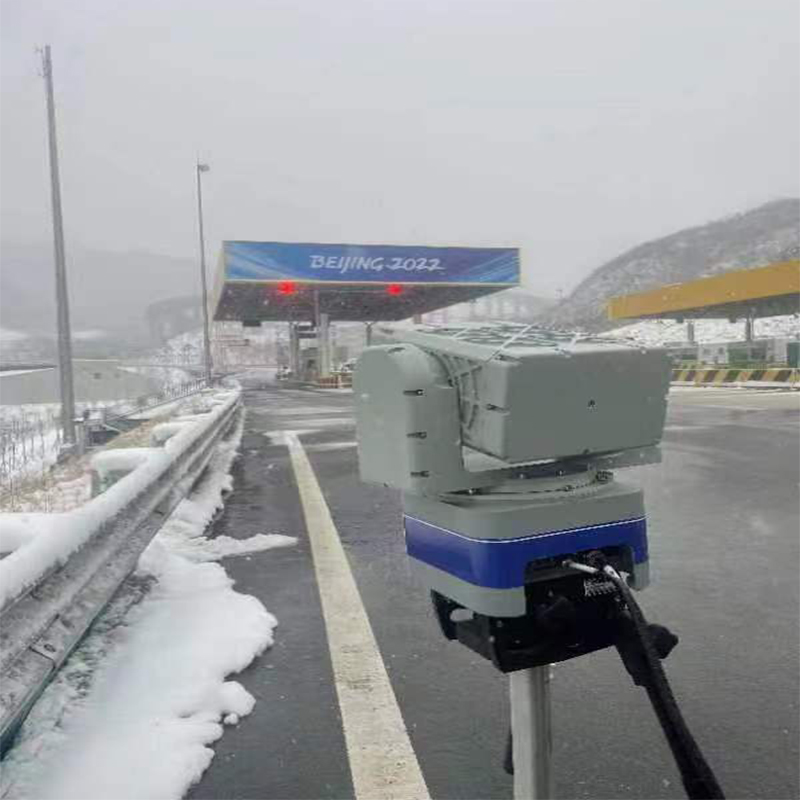

小型化、模块化的设计，可实现多种搭载方式，包括固定式、车载、机载等。图中为直升机机载和车载使用示例
在森林火灾、城市消防领域，多组分气体红外遥测装置可以有效监测危险易燃气体，对危险提前预警和评估，保障森林、城市的安全。
用户群体：消防大队、安监局；
应用方式：车载流动检测；
目的：危化品事故现场的应急处置支援，协助定性污染物种类、空气中分布及扩散趋势，给决策提供技术支持
在应急监测领气体成像预警系统 能够在第一时间对各种灾害或突发事故中有毒有害及危险气体鉴定和化学成像。
用户群体：化工园区管委会、安监局
应用方式：楼顶或高处架设，针对园区整体24小时监测；
目的：拓展政府部门对于化工园区的安全管理手段，防止爆燃类生产事故
七、标准配置：
1、遥测仪主机
2、野外专用笔记本电脑
3、软件实时测试、鉴定和化学成像软件
4、加强三角架（可选）
5、专用车辆用防震架（可选）
6、携行箱
7、操作说明书
8、合格证
