在线监测系统TH2000
2023-08-01 02:37:27-2023-08-01 02:37:27-2023-08-01 02:37:27
深圳市新地标环保科技发展有限公司，是一家专业从事环保检测设备的生产和销售，综合贸易和代理公司。公司遵循客户至上的原则和持续创新的精神，专注安全防护、环保以及不断完善符合企业及各行业的产业需求， 为用户提供专业的解决方案，推动各行业安全防护进程和产业化发展。 公司现已推向市场的成熟产品包括：新款高清彩屏带存储打印功能的便携式多组分气体检测报警仪MS104K、MS400、MS500、MS600系列、多组分手提气体分析仪PTM600系列，固定在线式MIC-300、MIC-500S、多组分MIC-600两大系列气体探测器、MIC2000气体报警控制器、TH2000、TH-3000气体预处理系统、DOAS2000、DOAS3000系列差分紫外光谱分析仪等品种,以及代理英国SIGNAL集团Model 3200系列、MERTS800 系列GC-FID气相色谱-火焰离子分析仪。
新地标始终坚持以：优质的产品、贴心的服务为客户创造安全、环保、健康的工作和生活环境。从客户的需求诊断、方案设计，产品实现，到安装调试、服务运维，提供先进、专业、满意的系统解决方案，为客户创造价值和成功。
在线监测系统
未来，新地标公司会更加科学的协调环境和社会资源，采用现代化的管理模式，对企业的质量管理和服务水平提出更高的要求，以过硬的品质在不断创新中前进。
2. 系统简介
TH2000在线监测系统主要原理是：采样单元采集现场的烟气或被测气体，预处理单元对气体进行降温、除湿、过滤粉尘，并将被测气体的温度和湿度恒定在一定范围，气体检测单元检测分析被输送过来的气体，在显示屏上实时显示被测气体浓度，并将数据信号向外传输到PLC或者电脑等终端，也可以通过无线GPRS或网络传输到云服务器，用户再从服务器读取数据，可以实现全球联网监控分析。整个过程为自动化处理，不需人为干预处理。
TH2000气体在线监测预处理系统适用于低粉尘、高温度、高湿度场合的气体检测分析，若被测气体的粉尘含量高，需要选配自动反吹系统，否则需要定期手动维护清洗粉尘过滤器。TH2000气体预处理系统内置配电子冷凝器高效除湿系统和0.5米精细粉尘过滤取样头（法兰安装），采样距离40米，自动降温、自动排水、过滤焦油。对于易溶于水的气体检测分析和冬天室外结冰环境，防止采样管路结冰，需选择保温和电伴热恒温控制系统。如果对被测气体的干燥度和洁净度要求很高，请选择TH3000系列，含保温和电伴热恒温控制系统、双级高效压缩机水冷除湿系统，可以将气体的露点稳定控制在4℃或5℃
在线监测系统
3.系统配置清单
3.1供货主设备清单
| 序号 | 设备名称 | 型号规格 | 数量 | 单位 |
| 在线监测系统 | TH2000 | 1 | PCS | |
| 1.1 | 在线式气体检测仪 | MIC-600 可选配1-4种气体 | 1 | PCS |
| 1.2 | 过滤采样探头 | DN50 | 1 | PCS |
| 1.3 | 预处理系统（高温高湿工况） | 不锈钢机箱（双门，可定制防爆箱）：7寸触摸显示屏，玻璃凝水过滤器，电磁排水阀，半导体电子冷凝器，蠕动泵，无刷直流泵，电源管理系统 | 1 | PCS |
| 1.4 | 在线监测系统软件V1.0 | / | 1 | PCS |
3.3技术资料清单
气体在线监测预处理系统配件清单：
在线监测预处理系统 1套（内含对应气体检测仪1台）
产品说明书 1本
红外遥控器1个
上位机电脑连接软件（电子邮件形式免费发送）1份
RS485 modbus（RTU）通信协议（电子邮件形式发送） 1份
4.在线监测系统参照法规
ISO9001 质量管理体系-要求
GB15322.1-2003 可燃气体探测器
GB 3836.1—2010 爆炸性气体环境用电气设备 通用要求
GB 3836.2—2010 爆炸性气体环境用电气设备 隔爆型“d”
GB 3836.4—2010 爆炸性气体环境用电气设备 本质安全型“i”
IEC60079-0 爆炸性环境第0部分：设备-通用要求
IEC60079-1 爆炸性环境第1部分：隔爆外壳“d”设备防护
IEC60529 外壳提供的防护程度
IEC60801 工业过程测量和控制设备的电磁兼容性
GB3836 爆炸性环境
GB4208 外壳防护等级（IP代码）
GB15322 可燃气体报警仪技术要求及试验方法
GB12358 作业场所环境气体检测报警仪通用技术要求
HG/T23006 有毒气体检测报警仪技术条件及检测方法
GB50493 石油化工可燃气体和有毒气体检测报警设计规范
5. 系统组成部分介绍
5.1 在线监测系统组成
在线监测系统一般由检测系统及数据采集处理子系统两个基本部分组成。具体介绍如下：
在线监测系统组成
本系统由置于烟囱上的采样探头以及分析机柜组成。
采样探头负责烟气采样，内置陶瓷或不锈钢滤芯用于过滤烟气中的粉尘；
分析机柜集成了预处理系统和分析仪并完成测量气体组分；
电子冷凝器高效除湿系统，自动降温、排水、过滤焦油；
电伴热恒温控制系统避免采样管路中的水蒸气冷凝以及TVOC气体析出及冬天防止管路结冰（选配）；
标气用于校准分析仪表（选配）；
空压机产生压缩空气，用于对伴热管线、采样探头、温压流进行定期反吹（选配）。
6.2 系统技术指标
| 项目 | 指标 | |
| 监测子系统 | 测量原理 | 根据气体及量程相关，详见报价单 |
| 测量组分 | 参照客户测量要求，详见报价单 | |
| 测量范围 | 参照客户测量要求，详见报价单 | |
| 示值误差 | 根据气体和量程、原理相关 | |
| 分析周期 | T90 < 20 sec | |
| 响应时间 | 30s（无伴热管情况下） | |
| 数据输出 | 1路 RS232/485 | |
| 1-4路 4-20mA | ||
| 电源 | 220 V AC/50 Hz | |

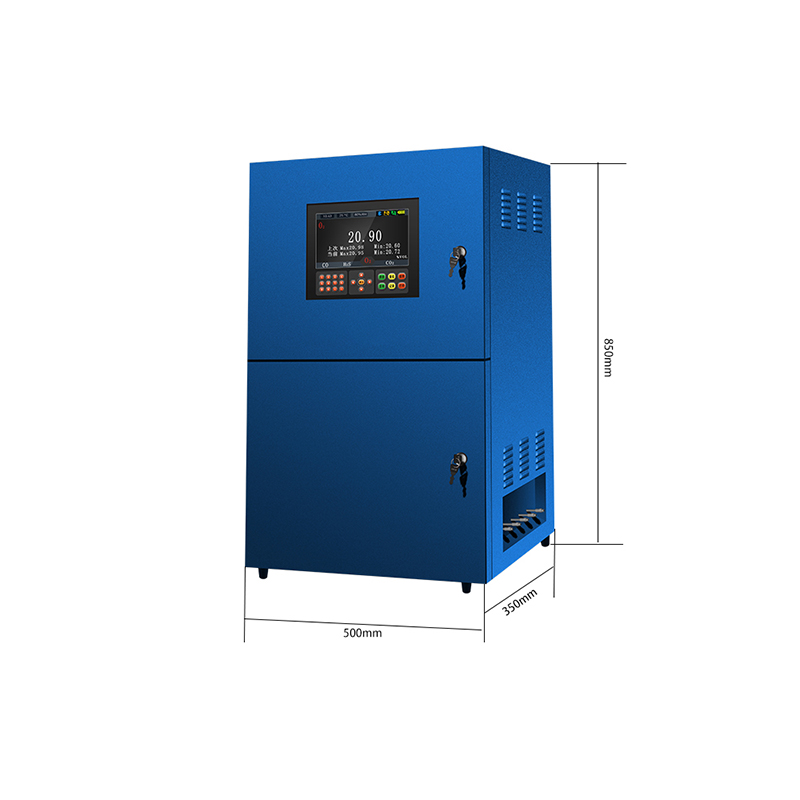

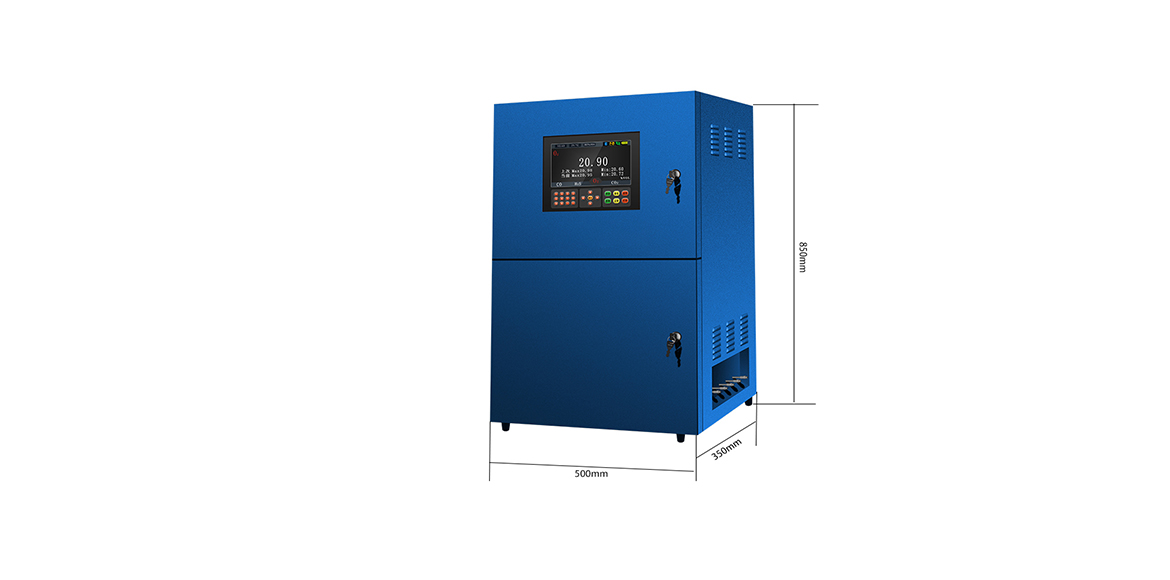

| 非防爆机柜尺寸 | 820 mmH×500 mmW×350 mmD | |

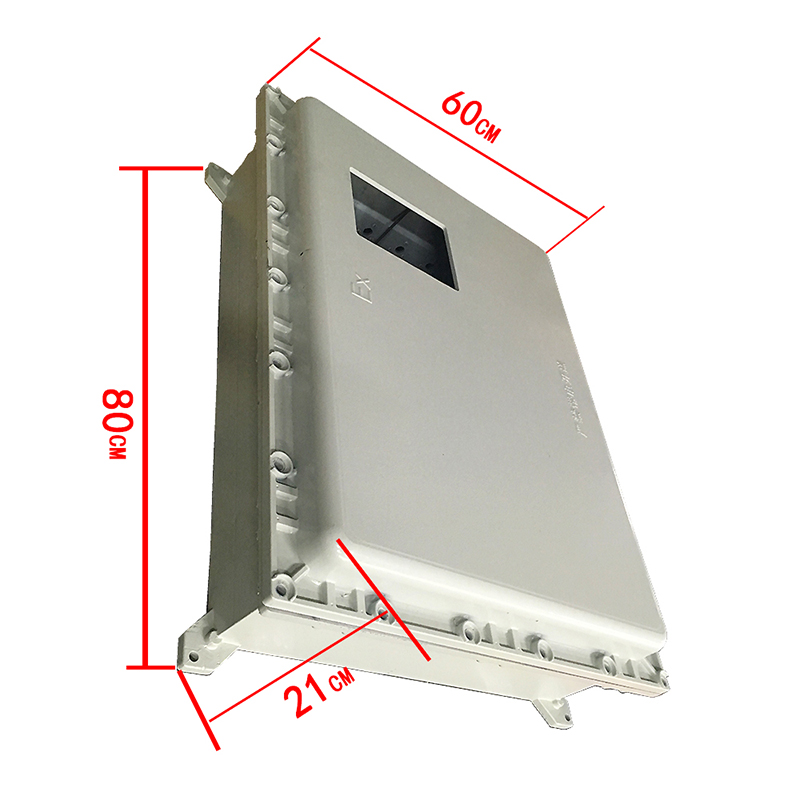

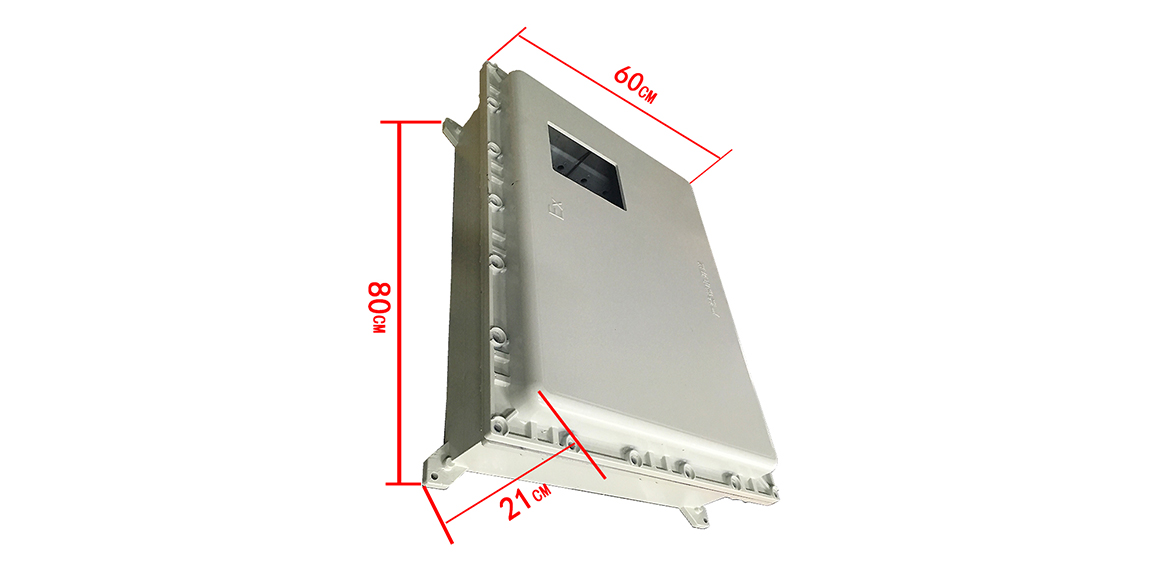

| 防爆机柜带显示窗口尺寸 | 800 mmH×600 mmW×210 mmD | |
| 防爆机带7寸触摸屏柜尺寸 | 800 mmH×600 mmW×280 mmD | |
6.3.2采样探头
取样部件主要包括：取样探头及样品输送。取样探头根据需要选配反吹系统。为减轻样品的后处理负担以及对探头反吹及其他需要的辅助气体处理，需要在取样点设置平台反吹箱，它是取样探头系统的重要组成部分，可以满足大部分固定污染源工业现场应用需求。
