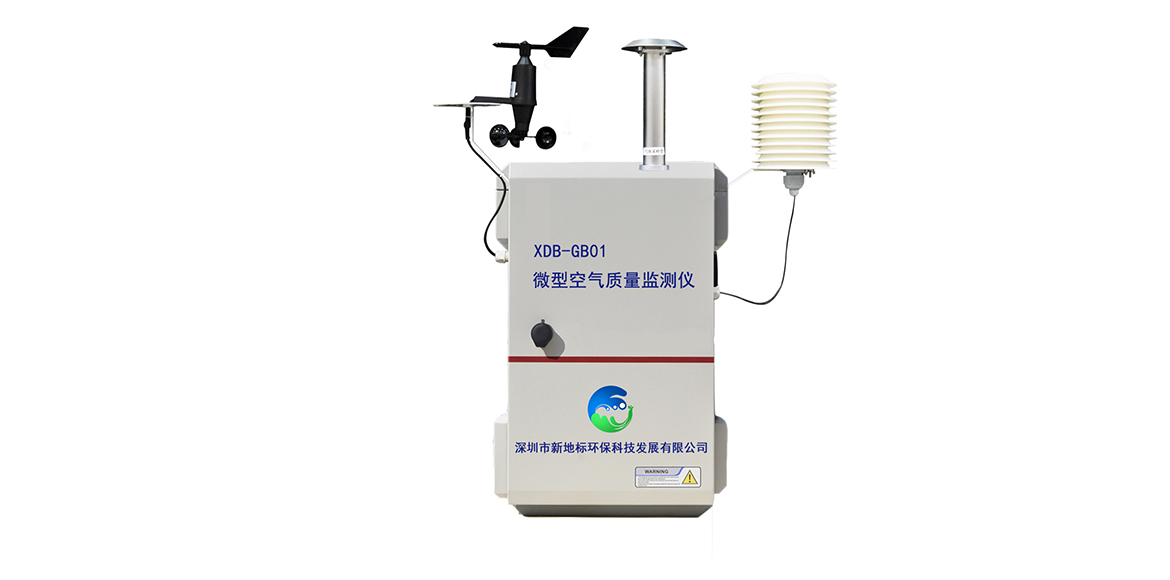

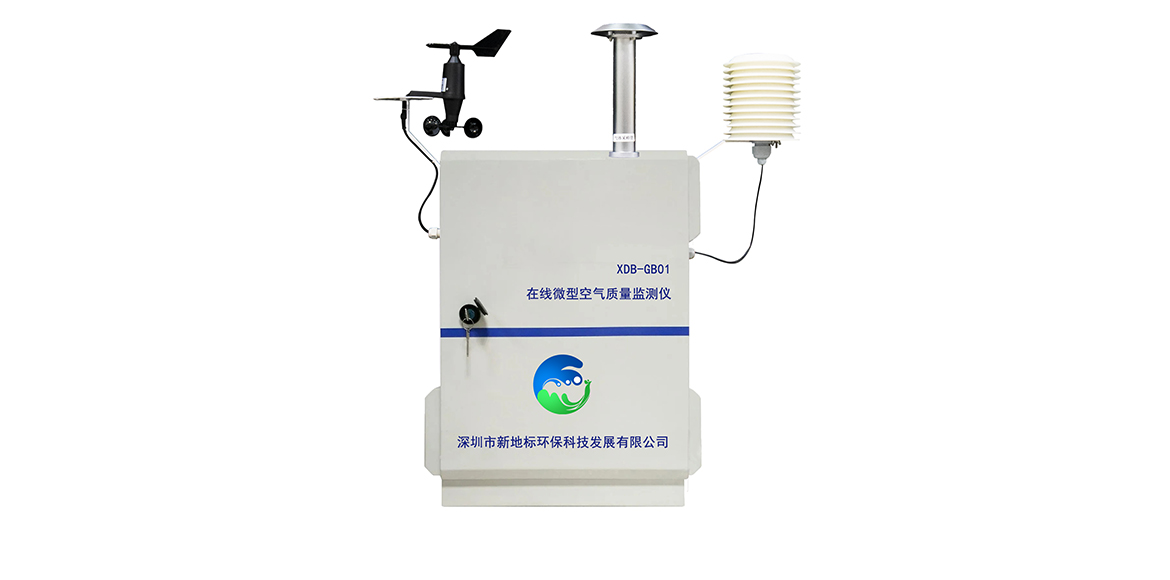

微型空气质量监测仪XDB-GB01
2023-08-01 02:52:29-2023-08-01 02:52:29-2023-08-01 02:52:29
微型空气质量监测仪XDB-GB01
一、微型空气质量监测仪介绍：
本仪器主要用于对环境空气气体进行实时监控，主要采用气体电化学传感器、PID（光离子化）检测器等为核心检测部件，是一个高度灵敏、适用范围广泛的检测器，可检测ppb级的有机气体，通过内置气泵抽取环境空气，经过采样预处理系统处理后进行浓度检测，通过内置无线传输单元进行实时检测数据传输。系统除了满足目前气体浓度监测监控要求外，同时可监测气象参数，并预留了多种有毒气体传感器扩展及厂区统一调度、预警预报功能，可实现厂区完整的监测、监控、预警体系，以信息化推动厂区有害气体监控业务与应急响应水平，全面提升安全生产与突发事故的应急处理能力。

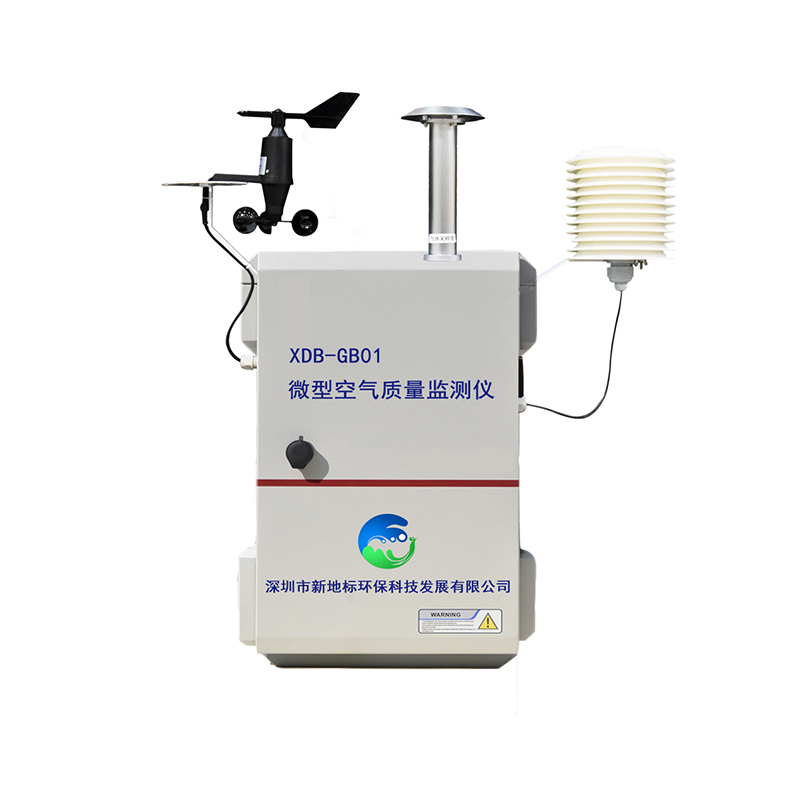

微型空气质量监测仪
二、微型空气质量监测仪用途：
用于无组织排放检测；无组织排放是指在生产过程中产生的废气直接向外排放，及不通过排气筒无规则排放。采样位置为主要生产车间。采样点设置在逸散浓度大的设备附近的工作地点，同时考虑劳动者接触时间最长的工作地点。
三、检测仪原理：
（1）采用先进的光离子化传感器（PID），它使用了一个紫外灯（UV）作为光源将有机物分子电离成可被检测器检测到的正负离子（离子化），从而对气体浓度进行检测。本仪器中主要采用PID传感器作为主要检测器。其原理如下图所示：
（2）电化学传感器通过与被测气体发生化学反应并产生与气体浓度成正比的电信号来工作。本设备采用霍尼韦尔一线传感器品牌英国城市电子（CITY）的原装进口传感器。
四、微型空气质量监测仪特点：
1、气体采样处理装置，对气体进行了水气和粉尘进行了过滤。仪器内部采用三层安装结构，检测单元放于仪器的中部；并通过外壳与内部温度控制器将控制设备温度控制在40℃左右，保证了传感器在气体检测的准确性；
2、不锈钢的壳体更适合化工园区的VOC检测仪器使用，有效的防止了腐蚀性气体和降雨等对壳体的腐蚀，确保了设备的使用寿命；
3、内置进口的隔膜气泵，寿命高达10000小时，可保证稳定的气流，使检测的结果更加精确；
4、供电：AC220V市电；配备12V12AH电池，可保证断电24小时正常工作；
5、进气预处理系统，可以对气体中的湿度和粉尘进行处理，使干净的气体进入检测器，延长了传感器的寿命和保证设备精度；
6、功能完善：单台特征污染物监测站即可实现对环境空气中的常规有害气体的监测，主要包括SO2、NO2、CO、O3、H2S、NH3、VOCs浓度，精度达到ppb级，粉尘PM10、PM2.5的监测和气象部分：温度、湿度、大气压力、风速、风向；
7、高精度：气体部分检测精度达到ppb级；
8、支持自动修正零点漂移与温度湿度补偿；
9、实时传输：内置数据传输终端DTU，通过GPRS等网络与大数据平台对接，支持HJ 212协议，实现用户终端数据实时上传；
10、运维简易：该终端结构设计合理，可靠性高，安装维护方便；
11、内置8000小时的进口隔膜气泵并自动控制其流量在1.0L/Min；
12、外置空气前处理装置，可有效过滤粉尘和水汽；
13、壳体具有温度自调节功能，配备隔热罩和通过纳米隔热喷涂材料和内部循环系统有效控制箱体温度。

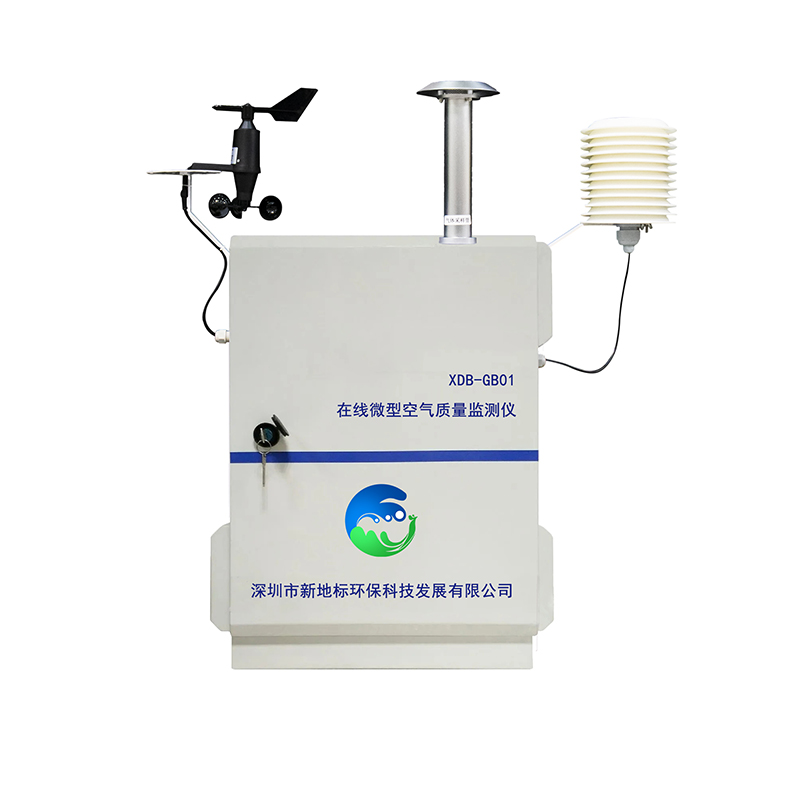

微型空气质量监测仪
四、传感器参数：
| 监测 参数 | 工作原理 | 检测范围 | 分辨率 | 采样流量 | 准确度 |
| SO2 | 电化学 | 0～2ppm | 1ppb | 1L/min | ±5%FS |
| NO2 | 电化学 | 0～2ppm | 1ppb | 1L/min | ±5%FS |
| CO | 电化学 | 0～50ppm | 50ppb | 1L/min | ±5%FS |
| O3 | 电化学 | 0～2ppm | 1ppb | 1L/min | ±5%FS |
| H2S | 电化学 | 0～30ppm | 0.1ppm | 1L/min | ±5%FS |
| NH3 | 电化学 | 0～50ppm | 0.1ppm | 1L/min | ±5%FS |
| VOCs | PID | 0～50ppm | 10ppb | 1L/min | ±5%FS |
| TSP | 激光散射法 | 0-10 mg/m³ | 0.001 mg/m³ | 2L/min | ±5%FS |
| PM10 | 激光散射法 | 0-1-10mg/m³ | 0.001 mg/m³ | 2L/min | ±5%FS |
| PM2.5 | 激光散射法 | 0-1-10mg/m³ | 0.001 mg/m³ | 2L/min | ±5%FS |
气象参数：
| 温度 | 测量范围-50～80°C；精确性±0.2 |
| 相对湿度 | 测量范围0～100% 相对湿度；精确性±2% |
| 气压 | 测量范围10～1300百帕；精确性±1 百帕 |
| 风向 | 机械式，测量范围0～360°，16方位，分辨率± 22.5° |
| 风速 | 机械式，测量范围0～30米/秒 启动风速：≥0.5米/秒，分辨率0.1米/秒 |
噪声参数：
| 噪声 | 测量范围35-120db 精确性±5db |
五、设备参数：
| 检测原理 | 光离子化，电化学，激光散射 |
| 采样方式 | 泵吸式 |
| 工作电源 | AC220V、太阳能 |
| 输出方式 | 有线（RS485）、无线GPRS（采用TCP可靠传输） |
| 检测精度 | ±5%FS |
| 响应时间 | <15s |
| 安装方式 | 壁挂或立管安装 |
| 使用寿命 | 主机：5年 PID传感器：（主体2年，UV灯6个月更换） 电化学传感器：1年 |
| 工作温度 | -30℃~50℃ |
| 工作湿度 | 0~95%RH（无凝露） |
