壁挂式带显示多参数环境检测仪XDB-6900
2023-08-01 02:49:38-2023-08-01 02:49:38-2023-08-01 02:49:38
XDB-6900（产品简介）
深圳市新地标环保科技发展有限公司
产品简介
壁挂式带显示多参数环境检测仪XDB-6900系列由我司自主研发设计的一款空气环境综合指数监测仪，可同时用于检测室内温度、湿度、PM2.5、PM10、甲醛、TVOC、CO2、负氧离子等参数；自带7寸液晶显示屏实时显示各参数监测浓度值，并可通过RS485、WIFI、以太网等方式将信号传输至云管理平台，通过电脑后台、手机微信端、大屏电视机等方式远程查看展示数据；功能非常完善，基本涵盖了反映空气质量的各个指标。仪表采用原装进口的传感器及运算芯片，具备高精度、高分辨率、稳定性好。广泛应用于酒店学校、机场车站、楼盘建筑、楼宇暖通、智能家居、医疗场所、培训机构、养老院等场所。

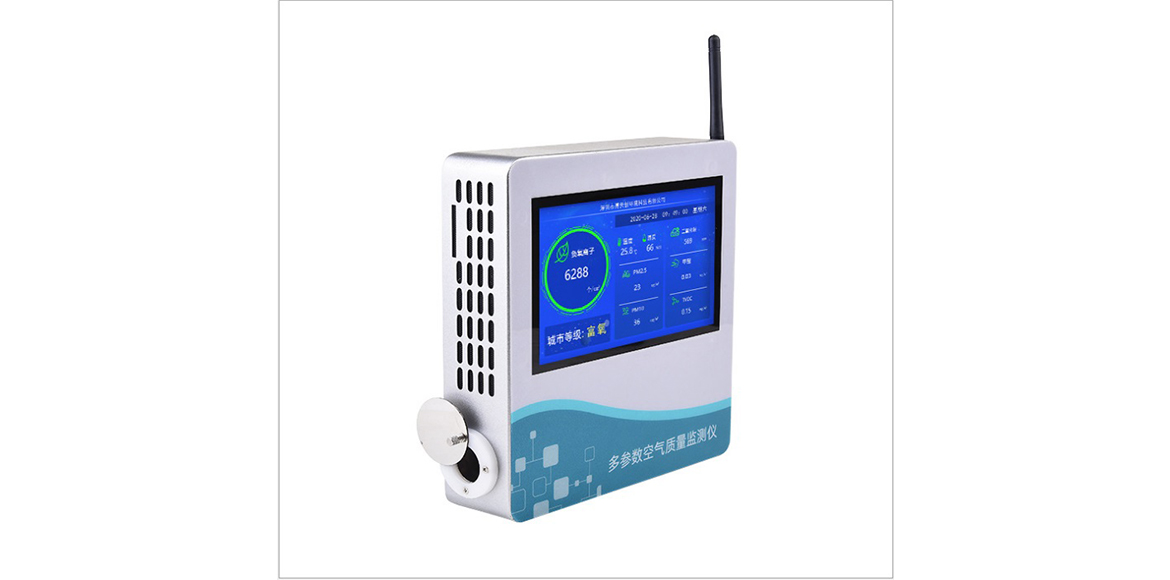

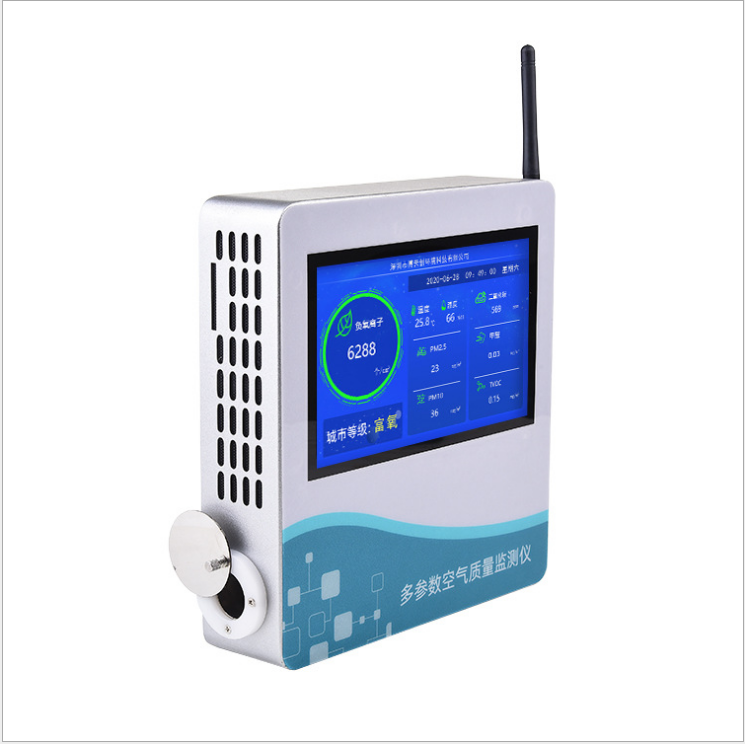

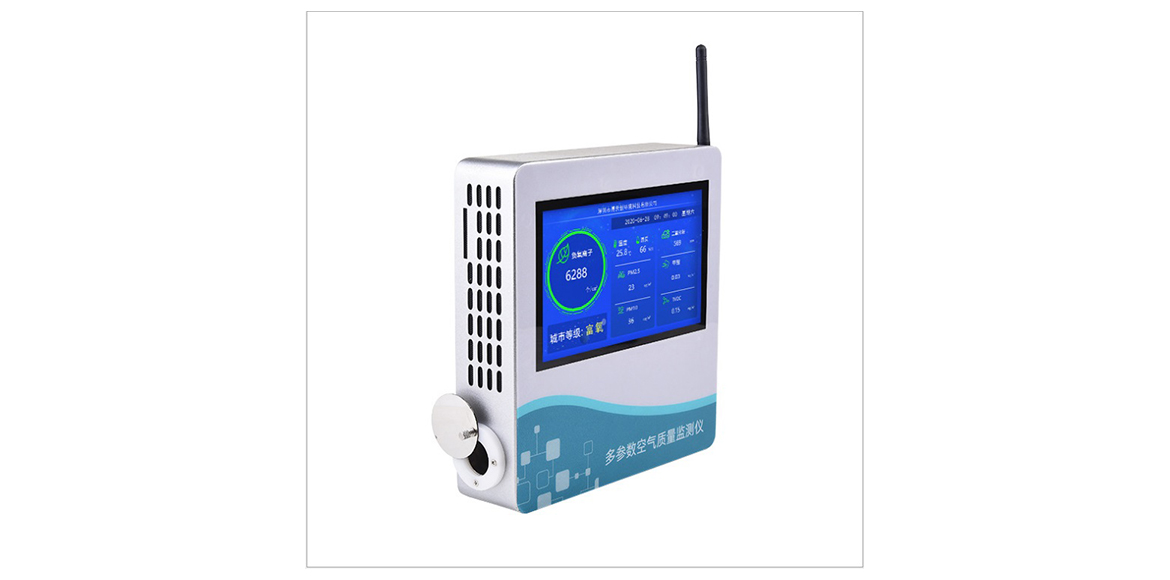

壁挂式带显示多参数环境检测仪
产品优势
检测参数多样化、基本涵盖室内常规参数，并可根据需求定制；
原装进口传感器及专业级的信号处理芯片，保证传感器数据精度；
空气动力学透气通孔，内置鼓风机加快空气流动，实时采样，稳定可靠；
接线端子和圆孔插头兼容供电方式，电源供电方便使用；
自带7寸液晶触摸屏显示，高端大气；
同时具备RS485、WIFI、以太网（RJ45）等多种传输方式；
配套云端管理平台，可远程电脑、手机微信端、大屏电视机同时查看数据，满足各种应用场所需求；
精心电路软硬件设计，故障率低，稳定时间短；
内置负氧离子检测仪，反应灵敏，精度高
设备参数
供电电压：12VDC（配电源适配器220VAC）
消耗电流：500mA左右（平均电流）
显示方式：自带7寸液晶触摸屏
屏幕规格：电容触摸屏，高清1024*600分辨率
显示界面：8项检测数据、空气质量、时间、日期（界面支持定制）
信号输出：RS485、WIFI、以太网（RJ45）、GPRS、NB-IOT；
温湿度检测：温湿度探头（可选外置探头）
外壳材质：金属材质
吸气方式：内置鼓风机自动吸气带金属过滤网
风扇转速：8000±10%RPM
设备噪音：＜40dB
防护等级：IP30
安装方式：壁挂安装，或立式桌面放置
显示尺寸：154mm×86mm
整机尺寸：220mm×210mm×50mm
工作环境：0-50℃；15-85%RH（无凝露）
储存环境：-10-60℃；0-100%RH（无凝露）

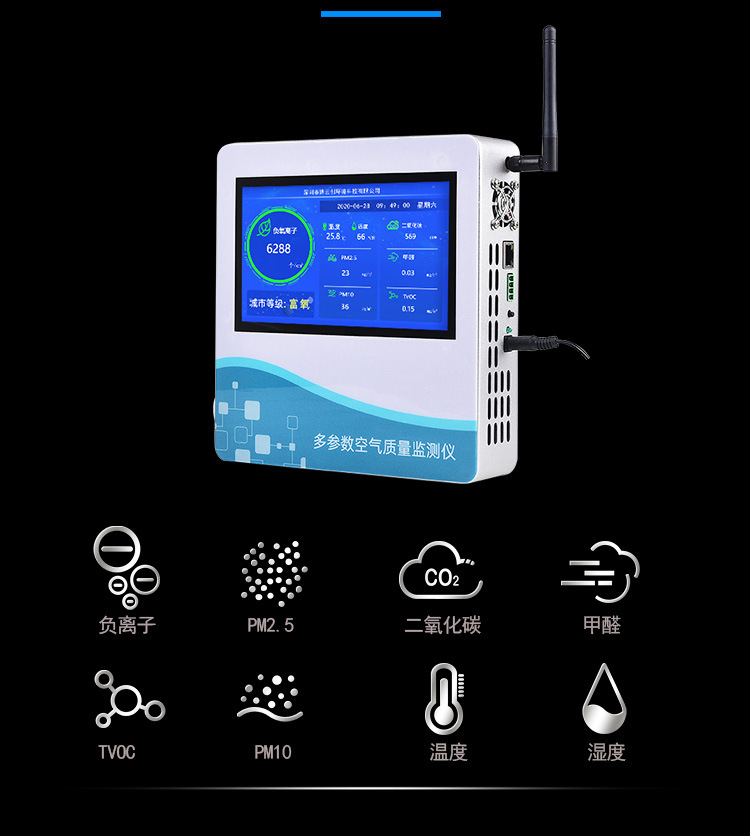

监测参数介绍
| 多参数环境检测仪XDB-6900 | |||||
| 检测参数 | 检测原理 | 检测量程 | 分辨率 | 误差/精度 | 有/无 |
| 温度 | 能隙温度传感 | -40-80℃ | 0.1℃ | ±0.5℃ | √ |
| 湿度 | 电容式 | 0-100%RH | 0.1%RH | ±5%RH | √ |
| PM2.5 | 激光光学 | 0-1000ug/m³ | 1ug/m³ | ±10%F.S | √ |
| PM10 | 激光光学 | 0-2000ug/m³ | 1ug/m³ | ±10%F.S | √ |
| CO2 | 非色散红外 | 0-5000ppm | 1ppm | ±40ppm±3%读数 | √ |
| TVOC | 金属氧化物 | 0-5.00mg/m³ | 0.01mg/m³ | ﹤±10% | √ |
| 甲醛 | 电化学原理 | 0-2.00ppm | 0.01ppm | ﹤±0.05ppm | √ |
| 负氧离子 | 平行电容式 | 0-50000ion/cc | 1ion/cc | ﹤±10% | √ |

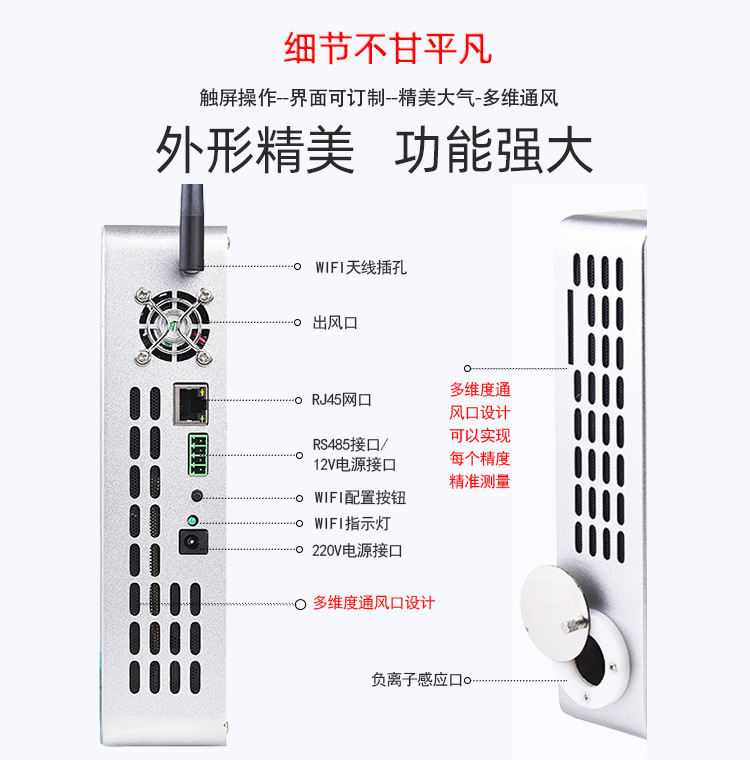

产品尺寸及接口说明

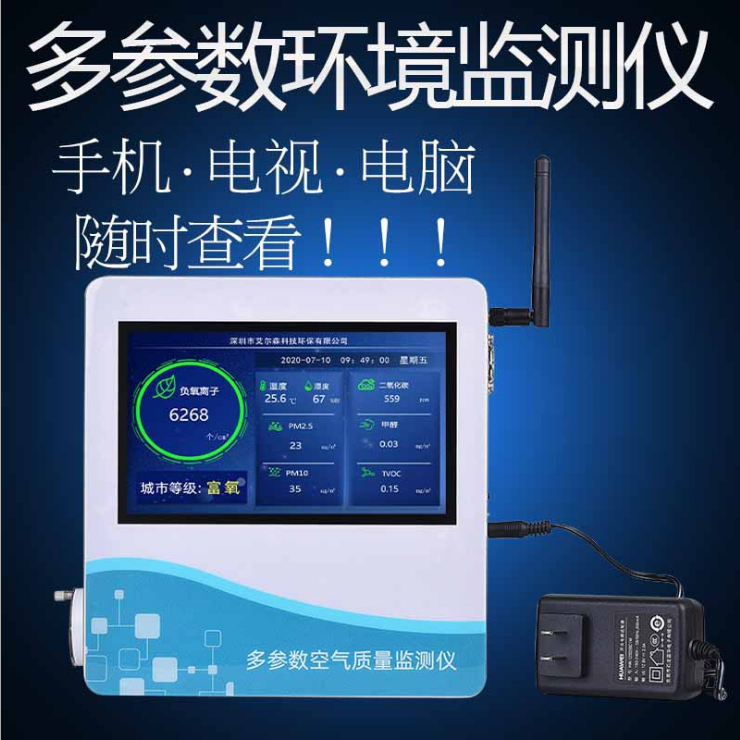

产品包装清单
、主机 1台
、温湿度传感器探头 1个（外置温湿度配，内置无）
、WIFI线 1根
、接线端子 1个
、电源适配器12V 2A 1个
、自攻螺丝+膨胀管 2对
、产品说明书 1份
、产品合格证 1张
、产品保修卡 1张
安装步骤
、按照图示尺寸在墙上打入自攻螺丝和膨胀管 ；将监测主机挂在墙上安装固定；注意检查是否固定牢靠；
、若用WIFI传输，需将WIFI天线安装到检测主机右侧安装孔，直接螺纹扭上即可；
、电源适配器圆头插入主机右侧对应位置，另一端插入220V双孔插座即可；
、安装文档下面第七条“WIFI配置方式”，将设备配置好WIFI，注需保证WIFI稳定，否则数据容易掉线；
、或者使用RJ45网口插入网线，“WIFI或网线使用其一即可”；
、若使用GPRS 传输的用户，右侧插入SIM卡（联通或者移动大卡）即可；
RS485接口及通讯协议
采用MODBUS协议的RTU方式，在RTU方式下，使用RTU模式，消息发送至少要以3.5个字符时间的停顿间隔开始。当第一个域（地址域）接收到，每个设备都进行解码以判断是否发往自己的。在最后一个传输字符之后，一个至少3.5个字符时间的停顿标定了消息的结束。一个新的消息可在此停顿后开始。整个消息帧必须作为一连续的流传输。如果在消息帧完成之前有超过3.5个字符时间的停顿时间，接收设备将刷新不完整的消息并假定下一字节是一个新消息的地址域。
1、硬件采用RS485，主从式半双工通讯，主机呼叫从机地址，从机应答方式通讯。
2、数据帧格式：1个起始位，8个数据位，1个停止位，无校验位。波特率：9600bps
3、消息帧包含：地址域，功能码域，数据域，CRC16检测域。
4、 本设备支持十六进制03H、06H功能码（即十进制03和06功能码）。其中03H用于读取设备堆栈，06H用于修改设备堆栈。
设备相应堆栈规划如下（表1）：
| 寄存器地址 | 对应参数 | 小数点 | 单位 | 数据说明 |
| 40001 | CO2 | 0 | ppm | 0-5000ppm |
| 40002 | PM2.5 | 0 | ug/m³ | 0-1000µg/m3 |
| 40003 | ||||
| 40004 | TVOC | 2 | mg/m³ | 0-5.00mg/m³ |
| 40005 | ||||
| 40006 | 温度 | 1 | ℃ | -40.0-80.0℃ |
| 40007 | 湿度 | 1 | %RH | 0-100.0%RH |
| 40008 | -- | -- | -- | -- |
| 40009 | 甲醛 | 2 | ppm | 0-2.00ppm |
| 40010 | ||||
| 40011 | ||||
| 40012 | 负氧离子 | |||
| 40013 | -- | -- | -- | -- |
| 40014 | PM10 | 0 | ug/m³ | 0-2000µg/m3 |
| 40015 | -- | -- | -- | -- |
| 40016 | 设备地址 | -- | -- | 默认01 |
| 40017 | 波特率 | -- | -- | 默认9600（勿更改） |
所有数据为双字节,.数据采用Littile Endian,即高位字节在前,低位字节在后。
WIFI无线连接及配网说明（需外网网络）
长按产品右侧黑色圆形WIFI配置按钮3S以上，设备恢复出厂设置，（然后用笔记本或者有无线网卡的台式机，或者用智能手机）手机连接WiFi模块的无线热点，热点为“USR-C215”，无密码可直接连接（注：勿多台设备同时通电配置，否则会出现多个热点），如下图示以电脑配置流程说明（手机配置操作流程一样）：
2、打开浏览器，输入网址：10.10.100.254（这个为模块的默认IP）；
点击前往，输入登录名和密码，登录名：admin，密码：admin；
登入进入设置页面，设置如下图：
选择“透传参数”；
RJ45网口：对应接口插上网线即可；
GPRS插卡：机器右侧插入SIM卡即可；（联通或者移动SIM大卡）
WIFI、以太网、GPRS 选其一即可；另需根据出厂前客户要求选择；
（下载完成用U盘考录装到电视机上安装软件运行即可）（注：电视机需为小米43-55寸液晶电视机（推荐小米4A），若需选择其他品牌或尺寸电视机需用电脑主机或小米盒子（推荐小米4C）投屏驱动显示）安装完成进入软件输入客户ID即可；
1.不要将变送器接于电压15VDC的地方；
2.请参考用户手册中产品外型和尺寸图安装设备；
3.将变送器安装在需要检测的位置，应远离发热体或蒸汽源头，防止阳光直射；
4.电路接线时，把电线与接线端子连接，确保接线正确牢固；
5.尽量远离大功率干扰设备，以免造成测量不准确，如变送器，电机等；
6.避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
7.RS485通讯线需要屏蔽双绞线，必要时需要2个250Ω终端匹配电阻。
8.WIFI传输通电状态下请勿长按侧面黑色圆形WIFI配置按键，否则需要从新配网；
9.勿将设备长期使用在高湿场所，以免对设备寿命造成影响；
保修条款
1、客户自够买 XDB-6900系列之日起，可享受1年保修服务。
2、保修有效期自开具发票之日或保修卡登记购买日算起，网络销售按照签收之日算起。
3、在要求提供售后服务时，请联系相关负责人寄回本公司售后服务部。
注：售后服务不包含以下几种情况：
1、擅自拆装、改装改产品而造成的故障；
2、在使用、搬运过程中跌落造成的故障；
3、须保持机身上的标签完好，擅自撕毁不保；
4、不符合本产品使用环境导致产品故障；
5、因接线或电源错误导致本产品烧毁损坏。
