防爆手机防爆原理的技术分析以及防爆标准
前言
石油化工企业作为当前汽油、煤油、柴油、重油以及天然气等能源的主要供 应者。石油化工企业工作人员经常处于爆炸危险区域工作,稍有不慎有可能引起 爆炸,蓝讯防爆手机满足防爆危险区域需求,承受油污腐蚀,下面朗界小编就带 你认识以重庆蓝讯通信科技有限公司生产的DL01本质安全型手机为例的工作原理和防爆技术和防爆认证。
随着石化企业信息化的发展,其中涉及到大量的业务数据流转,在无线应用 过程中,涉及到“终端安全”、“传输线路安全”、“系统整合安全”三个大的 安全环节,这些往往石化负责人比较顾及的领域。
一、 危险场所区域划分
按场所中存在物质的物态的不同，将危险场所划分为爆炸性气体环境和可燃性粉尘环境 。
按场所中危险物质存在时间的长短，将两类不同物态下的危险场所划分为三个区，即：对爆炸性气 体环境，为 0 区、 1 区和 2 区；对可燃性粉尘环境，为 20 区、 21 区和 22 区。
针对爆炸性气体环境， GB 3836.14 — 2000 标准中规定：
0 区：爆炸性气体环境连续出现或长时间存在的场所。
1 区：在正常运行时，可能出现爆炸性气体环境的场所。
2 区：在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是 短时间存在的 场所。
在此，“正常运行”是指正常的开车、运转、停车，易燃物质产品的装卸、密闭容器盖的开 闭，安 全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。
危险物质 长期存在
( 大于 1000ｈ／年) 正常运行时存在
(10-1000ｈ／年) 仅在不正常时存在
(少于 10ｈ／年 )
气体 0 区 1 区 2 区
二、 防爆标志解析
防爆电气设备按 GB 3836 标准要求，防爆电气设备的防爆标志内容包括：
防爆型式 + 设备类别 + 气体组别 + 温度组别
以重庆蓝讯通信科技有限公司生产的DL01本质安全型手机为例，DL01的防爆标志：Ex ib IIC T4 Gb， 下面做具体说明：
1. 防爆类型
防爆型式 防爆型式标志 防爆型式 防爆型式标志
本安型 Ｅｘｉa Ｅｘｉｂ 充砂型 Ex q
增安型 Ｅｘ ｅ 浇封型 Ex m
正压型 Ｅｘ ｐ ｎ型 Ex ｎ
隔爆型 Ｅｘ ｄ 特殊型 Ex ｓ
油浸型 Ｅｘ ｏ 粉尘防爆型 DIP A DIP B
（DL01防爆手机属于本安型防爆型式。）
2. 设备类别
爆炸性气体环境用电气设备分为：
I 类：煤矿井下用电气设备；
II 类：工厂用电气设备
II 类隔爆型“ d ”和本质安全型“ i ”电气设备又分为 IIA 、 IIB 、和 IIC 类。
DL01属于 II 类电气设备，可以使用在除煤矿以外的其他爆炸性气体环境。）
3. 气体组别
爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。爆炸性混合物的传爆能力可用最大试验安全间隙表示。同时，爆炸性气体、液体蒸汽、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低，它用最小点燃电流比表示。 II 类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大 试验安全间隙或最小点燃电流比，进一步分为 IIA 、 IIB 和 IIC 类。 如下表所示。
气体组别 最大试验安全间隙 MESG (mm) 最小点燃电流比 MICR
IIA MESG≥0.9 MICR ＞ 0.8
IIB 0.9 ＞ MESG ＞ 0.5 0.8≥MICR≥0.45
IIC 0.5≥MESG 0.45 ＞ MICR
（DL01防爆手机可以使用于具有 IIC 类爆炸性气体环境，也可以用于 IIB和IIA 的环境。）
4. 温度组别
爆炸性气体混合物的引燃温度是能被点燃的温度极限值。
电气设备按其最高表面温度分为 T1 ～ T6 组，使得对应的 T1 ～ T6 组的电气设备的最高表面温度不能超过对应的温度组别的允许值。温度组别、设备表面温度和可燃性气体或蒸汽的引燃温度之间的关系如下表所示
温度级别IECEN GB 3836 设备的最高表面温度T [℃] 可燃性物质的点燃温度[℃]
T1 450 T ＞ 450
T2 300 450≥ T ＞ 300
T3 200 300≥ T ＞ 200
T4 135 200≥ T ＞ 135
T5 100 135≥ T ＞ 100
T6 85 100≥ T ＞ 8
这是与气体点燃温度有关的电气设备（假定环境温度为 40 ℃ 时）的最高表面温度，点燃能量与点燃温度无关。
（DL01防爆手机是 T4 温度组别）
温度组别
这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。在标准BS5345第一部分中列出了所有可燃性气体和其组别。
最高表面温度（℃） 温度组别 常见爆炸性气体
IEC79-8 GB3836-1
450℃ T1 T1 氢气、丙烯腈等46 种
300℃ T2 T2 乙炔、乙烯等47 种
200℃ T3 T3 汽油、丁烯醛等36 种
135℃ T4 T4 乙醛、四氟乙烯等6 种
100℃ T5 T5 二硫化碳
85℃ T6 T6 硝酸乙酯和亚硝酸乙酯
三、 名词解释
本质安全型电气设备（ i ）：在正常运行或在标准试验条件下所产生的火花或热效应均不能点燃爆炸性混合物的电气设备。
隔爆型电气设备（ d ）：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
增安型电气设备（ e ）：正常运行条件下，不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施，提高其安全程度，以避免在正常和规定过载条件下出现点燃现象的电气设备。
DL01防爆手机 IP防护等级为IP68
IP防护等级表示方法概述：
防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。
第一位数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。代表防止固体异物进入的等级，最高级别是6；第二位数字表明设备防水的程度。代表防止进水的等级，最高级别是8。
数字 防护范围 说明
0 无防护 对外界的人或物无特殊的防护
1 防止直径大于50mm的固体外物侵入 防止人体（如手掌）因意外而接触到电器内部的零件，防止较大尺寸（直径大于50mm）的外物侵入
2 防止直径大于12.5mm的固体外物侵入 防止人的手指接触到电器内部的零件，防止中等尺寸（直径大于12.5mm）的外物侵入
3 防止直径大于2.5mm的固体外物侵入 防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
4 防止直径大于1.0mm的固体外物侵入 防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件
5 防止外物及灰尘 完全防止外物侵入，虽不能完全防止灰尘侵入，但灰尘的侵入量不会影响电器的正常运作
6 防止外物及灰尘 完全防止外物及灰尘侵入
IP后第一位数字防尘等级
数字 防护范围 说明
0 无防护 对水或湿气无特殊的防护
1 防止水滴浸入 垂直落下的水滴（如凝结水）不会对电器造成损坏
2 倾斜15度时，仍可防止水滴浸入 当电器由垂直倾斜至15度时，滴水不会对电器造成损坏
3 防止喷洒的水浸入 防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4 防止飞溅的水浸入 防止各个方向飞溅而来的水侵入电器而造成损坏
5 防止喷射的水浸入 防止来自各个方向由喷嘴射出的水侵入电器而造成损坏
6 防止大浪浸入 装设于甲板上的电器，可防止因大浪的侵袭而造成的损坏
7 防止浸水时水的浸入 电器浸在水中一定时间或水压在一定的标准以下，可确保不因浸水而造成损坏
8 防止沉没时水的浸入 电器无限期沉没在指定的水压下，可确保不因浸水而造成损坏
IP后第二位数字防水等级

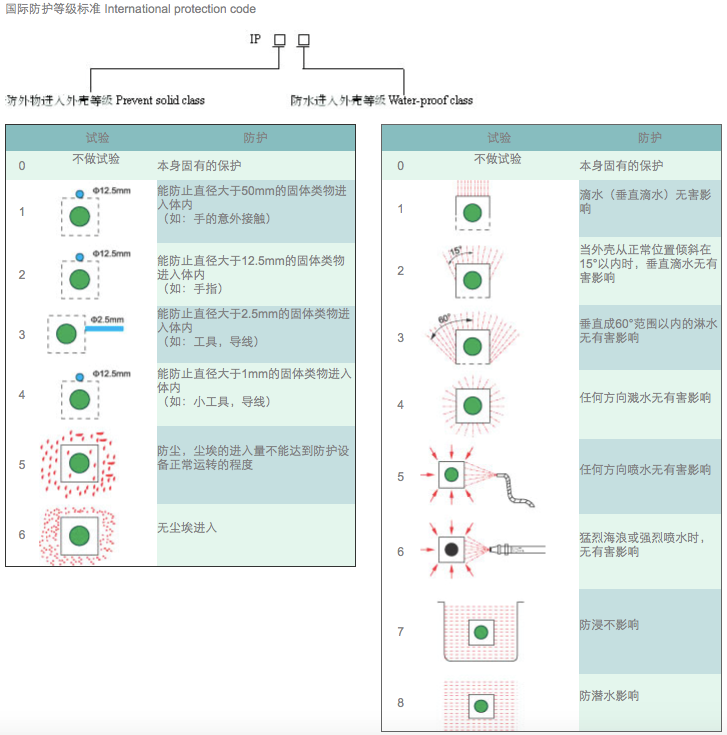

IP防护等级图解：
